近年來，隨著建設屏蔽機房的人數不斷增多，對于屏蔽機房的設計要求也提出了更高的標準，下面就由無錫立達屏蔽的工作人員為大家介紹一下建設屏蔽機房要滿足哪些設計要求，以供大家了解：

屏蔽機房的設計要點

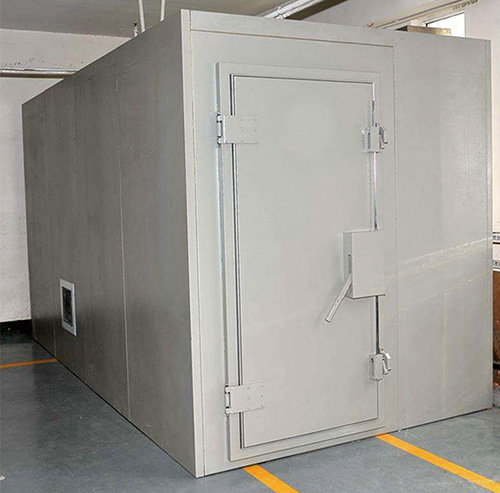

1.此處以鋼板焊接式電磁屏蔽室為例。包括六面龍骨框架、冷軋鋼板。龍骨框架由槽鋼、方管焊接而成，材料規格按屏蔽室大小確定地面龍骨(地梁)應與地面進行相對緣處理。墻、頂部冷軋鋼板厚度2mm，底部鋼板厚3mm，先在車間預制成模塊，分別焊接在龍骨框架內側。所有焊接均采用CO2保護焊，連續滿焊，并用專用設備撿漏，防止漏波。所有鋼質殼體必須進行良好的防銹處理;

2.電磁屏蔽門：電磁屏蔽門是屏蔽室主要活動部件，也是屏蔽室綜合屏蔽效能的關鍵，技術含量較高，材料特殊，工藝其復雜，共426道工序。電磁屏蔽門有鉸鏈?zhǔn)讲宓堕T(mén)、平移門兩大類，各有手動、電動、全自動等形式。如考慮使用的穩定性及性價比，則手動插刀式鉸鏈門;

3.蜂窩型通風波導窗：通風換氣、調節空氣是屏蔽室必備設施。蜂窩型波導窗由對邊距42mm的六邊形鋼質波導管集合組成，波導管不妨礙空氣流通，卻對電磁輻射有截止作用。目前主要采用300mm×300mm×42mm規格的全焊接式蜂窩式波導窗，插入損耗150KHz～1GHz≥100dB，完全滿足規范要求。屏蔽室按面積大小配置相應數量的波導窗，分別用于進風、排風、瀉壓;

4.強弱電濾波器：進入屏蔽室的電源線、通信信號線等導體都會夾帶傳導電磁干擾，必須有相應的濾波器加以濾除。濾波器是由無源元件(電感、電容)構成的無源雙向網絡，其主要性能參數是截止頻率(低通、高通、帶通、帶阻)、插入損耗(阻帶衰減量)，濾波性能取決于濾波級數(濾波器濾波元件數)、濾波器結構類型(單電容型C型、單電感型L型、π型)等;

5.波導管：進入防護室的各種非導體管線如消防噴淋管、光纖等，均應通過波導管，波導管對電磁輻射的截止原理與波導窗相同;

6.被屏蔽的物體(設備等)不要安排在緊靠屏蔽體的位置上，以盡量減少通過被屏蔽物體體內的磁通;

7.必須盡量減少結構的電氣不連續性，以便控制經底板和機殼進出的泄漏輻射。提高縫隙屏蔽效能的結構措施包括增加縫隙深度，減少縫隙長度，在結合面上加入導電襯墊，在接縫處涂上導電涂料，縮短螺釘間距離等。

屏蔽機房的施工要點

1.在底板和機殼的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體的屏蔽效能起決定性作用;在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，好用焊接方式保持線連接，防止泄漏。

2.在可能的情況下，接縫應焊接。在條件受限制的情況下，可用點焊、曉間距的鉚接和用螺釘來固定。用螺釘或鉚接進行搭接時，應首先在縫的中部搭接好，然后逐漸向兩端延伸，以防金屬表面的彎曲，在不加導電襯墊時，螺釘間距一般應小于高工作頻率的1%，至少不大于1/20波長;

3.要注意由于電纜穿過機殼使整體屏蔽效能降低的程度。典型的未濾波的導線穿過屏蔽體時，屏蔽效能降低30db以上;電源線進入機殼時，全部應通過濾波器盒。濾波器的輸入端好能穿出到屏蔽機殼外;若濾波器結構不宜穿出機殼，則應在電源線進入機殼處專為濾波器設置一隔艙;信號線、控制線進入/穿出機殼時，要通過適當?shù)臑V波器。具有濾波插針的多芯連接器適用于這種場合;

4.穿過屏蔽體的金屬控制軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸而用其它軸貫通，一般采用波導截止頻率比工作頻率高的圓管來做控制軸;必須注意在截止波導孔內貫通金屬軸或?qū)Ь€時會嚴重降低屏蔽效能;

5.在接縫不平整的地方，或在可移動的面板等處，必須使用高導電率和彈性好的導電襯墊或指形彈簧材料;保證緊固方法有足夠的壓力，以便在有變形受力、沖擊、震動時保持表面接觸;

6.保證同襯墊材料配合的金屬表面沒有任何非導電保護層;

7.可通過截止波導或通風板對窗進行屏蔽，也可以用鍍膜或夾金屬網的屏蔽窗用于顯示器監視器等;盡可能在指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波;在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或?qū)щ姴Ａ帘沃甘酒?顯示器的前面。對夾金屬絲的屏蔽玻璃，在保持合理透光度條件下，對30～1000m的屏蔽效能可達50～110db。在透明塑料或玻璃上鍍透明導電膜，其屏蔽效果一般不大于20db;

8.在操作器件(如旋鈕按鍵撥動開關等)的處理方面，當信號頻率較高時，可利用截止波導管的原理;當信號頻率較低時，可利用隔離艙將其與其他電路部分割離;

9.指示燈表盤處理可以采用：金屬網屏蔽、截止波導管法、濾波器、加隔離窗。
